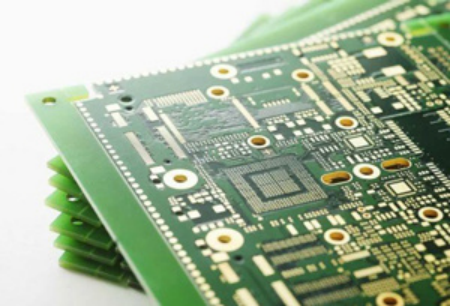

PCB板在現代電子設備中是一個重要的組成部分，它是用來集成各種電子元器件的信息載體。在電子領域中，PCB板有著廣泛的應用，而它的質量直接影響到產品的性能。隨著電子科技技術和電子制造業的發展，貼片元器件的體積 變小，安裝密度變大，這就要求PCB板的集成度進一步提高。為了保證電子產品的性能，PCB板缺陷檢測技術變得非常關鍵，已經成為電子行業中不可或缺的技術。

傳統的人工檢測PCB缺陷的方法存在漏檢、檢測速度慢、效率低以及無法滿足快速生產需求的問題。因此，采用機器視覺檢測技術來替代人眼進行測量和判斷具有非常重要的現實意義 。

基于圖像處理算法的機器視覺檢測技術可以提高缺陷檢測的效率和準確度，通過數字圖像處理和模式識別的方法來實現。與傳統的人工檢測技術相比，機器視覺系統使用CCD或CMOS工業相機來捕捉檢測圖像，并將其轉換為數字信號 。         然后通過計算機軟件和硬件技術，對圖像數字信號進行處理，從中提取所需的目標圖像特征值，以實現零件識別和缺陷檢測等多種功能 。

在PCB線路板檢測中，機器視覺檢測得到了廣泛的應用 。

分類檢測的識別 ：

使用視覺檢測技術來辨別PCB板的編號，是通過比對板子的外形、尺寸、內孔以及系統加載的產品黑白特征圖，來進行識別。

鉆孔編碼檢測：

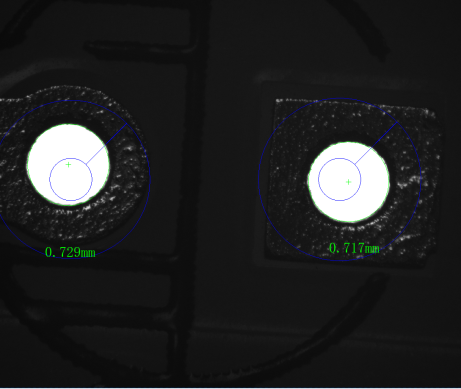

鉆孔編碼檢測是一種用于確認鉆孔品質的方法。在鉆孔過程中，通過對被鉆材料進行編碼檢測，可以有效地識別鉆孔的準確性和質量。這種方法能夠幫助鉆孔操作者迅速判斷鉆孔是否達到了預期的標準，并及時采取調整措施，以保證鉆孔的準確性和穩定性。鉆孔編碼檢測是現代鉆孔技術中重要的一環，能夠提高鉆孔工作的精確性和效率。根據編碼規則對鉆孔記號進行解碼。

外觀檢測焊盤：在PCB生產過程中，顯影后會出現焊盤蓋油，及時檢測 并解決這個問題，可以減少后續工序，并達到成本節約的效果。

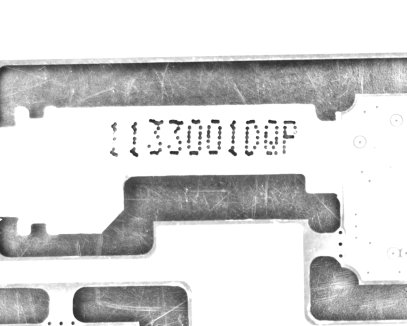

字符讀取檢測：需要檢測PCB板上的字符碼形態是否符合標準，以及是否清晰完整，線條是否平滑且沒有凸點，是否存在線體重疊、重影、麻點、變形、色差、偏位或錯印等缺陷 。

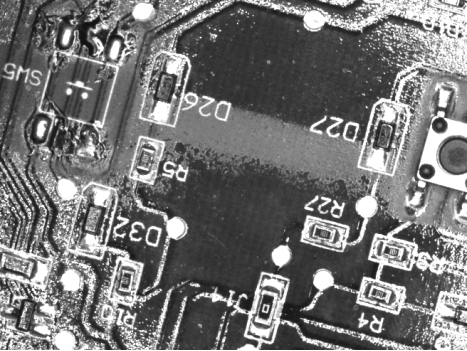

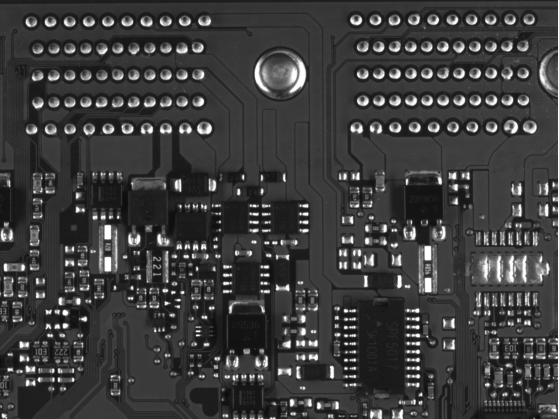

外觀檢測：機器視覺檢測技術可以實現多種檢測，包括PCB、BGA、管腳和貼片的檢測，以及焊點、元件缺失、方向錯誤等完整性的檢測。例如，可以檢測 PCB板表面是否有污漬、雜物、凹坑和錫渣殘留等；也可以檢測表面字符和符號 是否清晰；還可以檢測焊盤上的錫是否均勻分布等。

PCB板外觀缺陷視覺檢測自動化設備的好處：

1、PCB板上下料過程自動化，無需人工上下料；

2、機器視覺檢測的速度快，效率高；

3、設備使用高清鏡頭，檢測精度高；

4、設備不會疲憊，能夠24小時一直工作，并保持高效率；

5、設備系統可以自動收集記錄檢測數據，便于后期管理查詢和分析不良品；

6、一臺視覺檢測自動化設備就能代替多名檢測員，減少人工成本。

  機器視覺檢測在PCB檢測中廣泛應用，與傳統的檢測方法相比，具有無可比擬的技術優勢。機器視覺檢測的優勢包括高精度、快速檢測速度、高效率以及非接觸測量等。
